Výmena u-kintu: Sprievodca opravou hnacieho hriadeľa

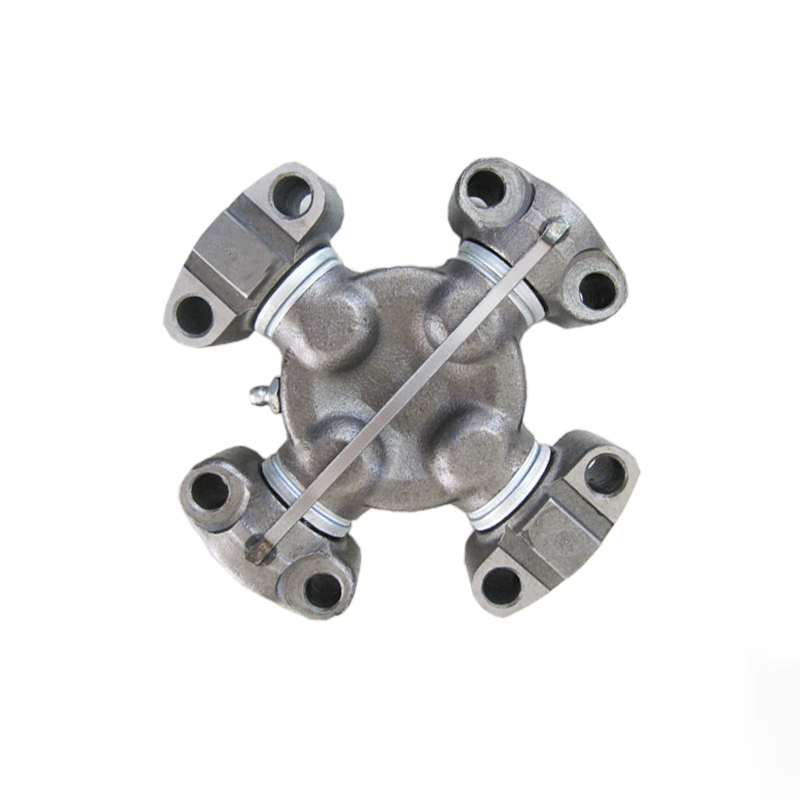

Ten univerzálny kĺb (U-spájok) je dôležitou súčasťou hnacej sústavy vášho vozidla, ktorá umožňuje hnacím hriadeľom ohýbať sa a kĺzať, keď prenáša krútiaci moment. V priebehu času sa môžu U-kĺby opotrebovať alebo zlyhať, čo vedie k vibráciám, zarážajúcim zvukom alebo dokonca k poškodeniu katastrofického pohonu, ak sa ponechajú. Nahradenie chybného kĺbu U je náročná, ale uskutočniteľná úloha pre domácich majstrov správnymi nástrojmi a starostlivosťou.

Táto príručka pokrýva všetko od symptómov až po konečnú inštaláciu.

Príznaky zlyhávajúceho u-spoja

Pred začiatkom náhrady potvrďte, že váš bod U je skutočne vinníkom. Značky zahŕňajú:

Znečistené zvuky pri prechode z jazdy na spätnú väzbu

Vibrácie počas jazdy, najmä pri vyšších rýchlostiach

Viditeľná hrdza, uvoľnenie alebo opotrebované tesnenia okolo kĺbu U

Únik mastnoty z ložiskových uzáverov

Pohyb hriadeľa, keď je ručne skrútený ručne s nadmernou hrou

Potrebné nástroje a materiály

Jack a jack stojany alebo rampy vozidla

Koleso

Bezpečnostné okuliare a rukavice

Kľúčy alebo soketová sada (zvyčajne 10 mm - 15 mm)

Kliešte

Kladivo a drift/punč

C-CLAMP, BENCH VISE alebo LALL TLAČ

Nový bod U (správny typ pre vaše vozidlo)

Kliešte na snímanie (ak je to možné)

Mastnotu (pre mastné kĺby U)

Moment

Čistič brzdy alebo odmastiteľ

Proces výmeny krok za krokom

1. Príprava a bezpečnosť
Zaparkujte vozidlo na úrovni povrchu.

Vložte parkovaciu brzdu a kolesá.

Použite konektor a stojany na bezpečné zdvihnutie vozidla (ak je to potrebné).

Označte orientáciu hriadeľa vo vzťahu k diferenciálnej prírube pomocou markeru farby. To zaisťuje, že je preinštalovaná v rovnakej pozícii na udržanie rovnováhy.

2. Odstráňte hriadeľ
Vyhľadajte prírubu zadného kĺbu U, kde sa pripája k diferenciálu.

Odstráňte skrutky popruhu u-kintu alebo skrutky U. Odložte ich stranou.

Opatrne posúvajte hnaciu hriadeľ dopredu, aby ste ju odpojili zo strmeňa zadnej nápravy.

Znížte hriadeľ a zároveň podporuje jeho hmotnosť.

Jemne ho vytiahnite z prevodového alebo prevodového puzdra. Buďte opatrní - môže uniknúť.

3. Odstráňte starý kĺb U
Zaistite hriadeľ vo zvere alebo na pevnom povrchu.

Pomocou klieští na kliešte na kliešte alebo kliešte na ihlové nosy odstráňte zadné sponky na kĺpky U.

Pomocou stlačenia guľôčkového kĺbu, C-svorky alebo metódy kladiva-ackety stlačte alebo klepnite na ložiskové čiapky po jednom.

Dávajte pozor, aby ste nepoškodzovali uši strmeňov hnacieho hriadeľa.

4. Vyčistite a skontrolujte
Vyčistite strmeň a otvory na ložisku brzdovým čistiacim prostriedkom.

Skontrolujte praskliny, skreslenie alebo otrepy na strmeňu. Poškodené jokes môžu zničiť nové body U a spôsobiť vibrácie.

Ľahko piesok alebo vyleštejte vnútorné povrchy, ak sú hrdzavé alebo zastavené.

5. Nainštalujte nový bod U
Opatrne vložte kríž U-Joint do strmeňa.

Mierne nainštalujte jeden ložový uzáver a potom ju zatlačte alebo klepnite na miesto pomocou nástroja Vise alebo Socket.

Opakujte s opačným uzáverom a zaistite, aby sa kríž správne zarovnal.

Akonáhle sú uzávery sediace, nainštalujte nové klipy na zadržiavanie (počúvajte „snímku“, aby ste potvrdili, že sú uzamknuté).

Skontrolujte voľný pohyb kĺbu. Mal by sa hladko otáčať bez väzby alebo uvoľnenosti.

6. Preinštalujte hnací hriadeľ
Vložte hnací hriadeľ späť do puzdra pre prenos alebo prenos, pričom opatrne a tesnenia sú opatrní.

Zarovnajte hriadeľ pomocou predtým označených značiek zarovnania.

Skrutku popruhy U alebo skrutky U späť do diferenciálnej príruby.

Pomocou krútiaceho momentu na utiahnutie skrutiek na špecifikáciu (zvyčajne 14–20 ft-lbs, ale pozrite si servisnú príručku).

Skontrolujte, či nedochádza k nadmernej hre a že sponky sú úplne sediace.

7. Záverečné kontroly
V prípade potreby doplňte akúkoľvek stratenú prenosovú tekutinu.

Spustite vozidlo a vyberte koleso.

Testovacia jazda pomaly, počúvajte neobvyklé zvuky alebo vibrácie.

Ak je prítomný, znova skontrolujte krútiaci moment, sponky alebo príznaky väzby.

Tipy a varovania

Pri práci pod vozidlom vždy noste ochranu očí.

Nesprávajte s čiastočne nainštalovaným alebo chybným u-kintom-mohlo by to mať za následok úplné zlyhanie hnacieho hriadeľa.

Nahradenie kĺbov U na hliníkových alebo kompozitných hnaciach si vyžaduje ďalšiu starostlivosť a niekedy špeciálne nástroje.

Kedy vymeniť všetky kĺby U

Ak je jeden bod U zlý, ostatní môžu nasledovať. Na dvojdielnom hriadele alebo vozidle s vysokým kilometom je často inteligentné vymeniť všetky body U naraz, najmä ak vibrácie alebo hra sa pociťujú viac ako jedným kĺbom.

Záver

Výmena univerzálneho kĺbu je kritickou súčasťou udržiavania zdravého hnacieho ústrojenstva. Aj keď to môže byť chaotické a fyzicky náročné, táto úloha pre domácich majstrov ušetrí stovky dolárov v obchodnej práci a poskytuje vám hlbšie pochopenie mechaniky vášho vozidla. Hotovo, váš nový u-kint obnoví plynulú prevádzku a udržuje vás v jazde bez vibrácií.
